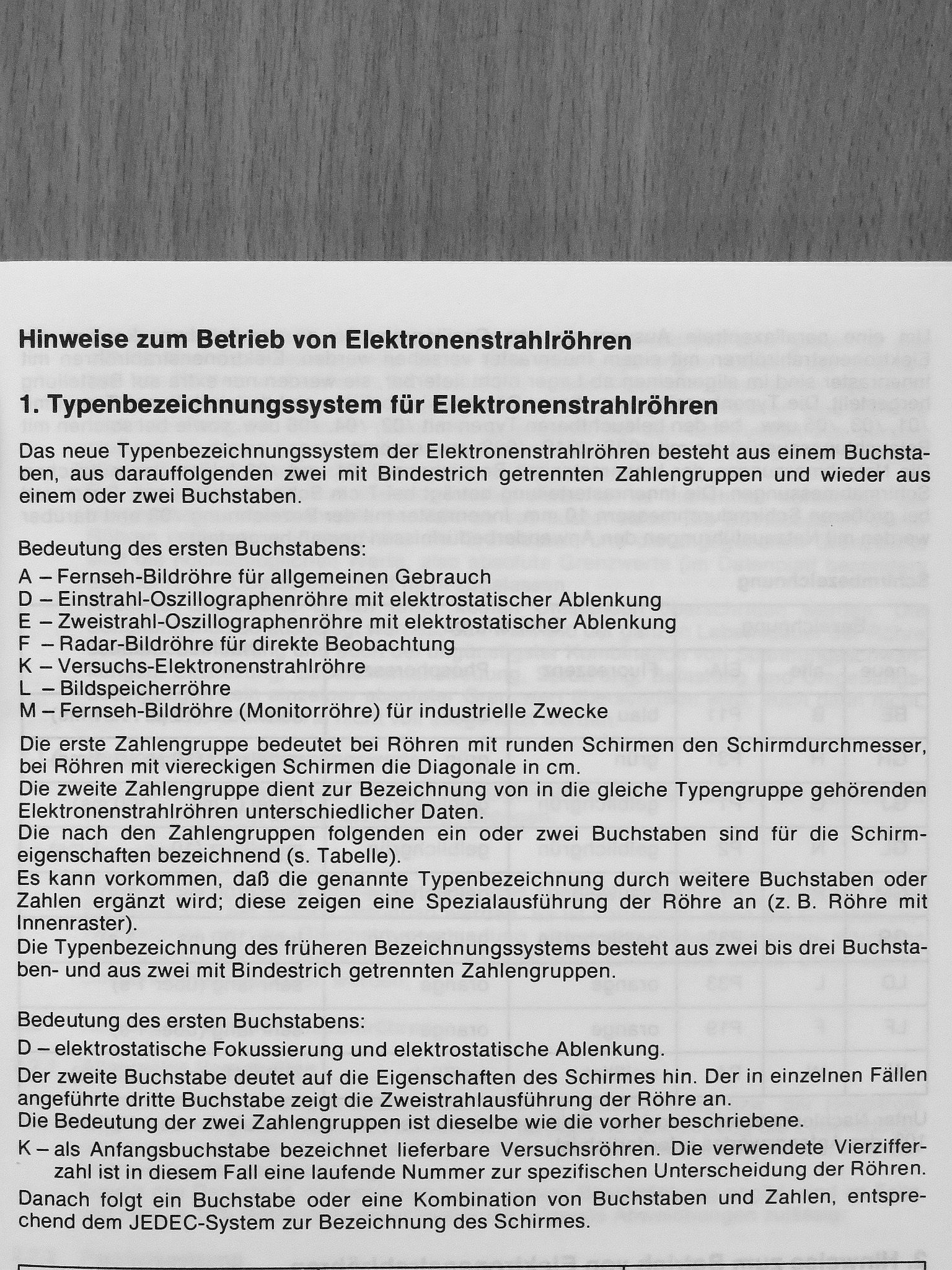

Hinweise zum Betrieb von Elektronenstrahlröhren 1. Typenbezeichnungssystem für Elektronenstrahlröhren Das neue Typenbezeichnungssystem der Elektronenstrahlröhren besteht aus einem Buchstaben, aus darauffolgenden zwei mit Bindestrich getrennten Zahlengruppen und wieder aus einem oder zwei Buchstaben. Bedeutung des ersten Buchstabens: A - Fernseh-Bildröhre für allgemeinen Gebrauch D - Einstrahl-Oszillographenröhre mit elektrostatischer Ablenkung E - Zweistrahl-Oszillographenröhre mit elektrostatischer Ablenkung F - Radar-Bildröhre für direkte Beobachtung K - Versuchs-Elektronenstrahlröhre L - Bildspeicherröhre M - Fernseh-Bildröhre (Monitorröhre) für industrielle Zwecke Die erste Zahlengruppe bedeutet bei Röhren mit rundén Schirmen den Schirmdurchmesser, bei Röhren mit viereckigen Schirmen die Diagonale in cm. Die zweite Zahlengruppe dient zur Bezeichnung von in die gleiche Typengruppe gehörenden Elektronenstrahlröhren unterschiedlicher Daten. Die nach den Zahlengruppen folgenden ein oder zwei Buchstaben sind für die Schirmeigenschaften bezeichnend (s. Tabelle). Es kann vorkommen, daí3 die genannte Typenbezeichnung durch weitere Buchstaben oder Zahlen ergánzt wird; diese zeigen eine Spezialausführung der Röhre an (z. B. Röhre mit Innenraster). Die Typenbezeichnung des früheren Bezeichnungssystems besteht aus zwei bis drei Buchstaben- und aus zwei mit Bindestrich getrennten Zahlengruppen. Bedeutung des ersten Buchstabens: D - elektrostatische Fokussierung und elektrostatische Ablenkung. Der zweite Buchstabe deutet auf die Eigenschaften des Schirmes hin. Der in einzelnen Fállen angeführte dritte Buchstabe zeigt die Zweistrahlausführung der Röhre an. Die Bedeutung der zwei Zahlengruppen ist dieselbe wie die vorher beschriebene. K-als Anfangsbuchstabe bezeichnet lieferbare Versuchsröhren. Die verwendete Vierzifferzahl ist in diesem Fali eine laufende Nummer zur spezifischen Unterscheidung der Röhren. Danach folgt ein Buchstabe oder eine Kombination von Buchstaben und Zahlen, entsprechend dem JEDEC-System zur Bezeichnung des Schirmes.
